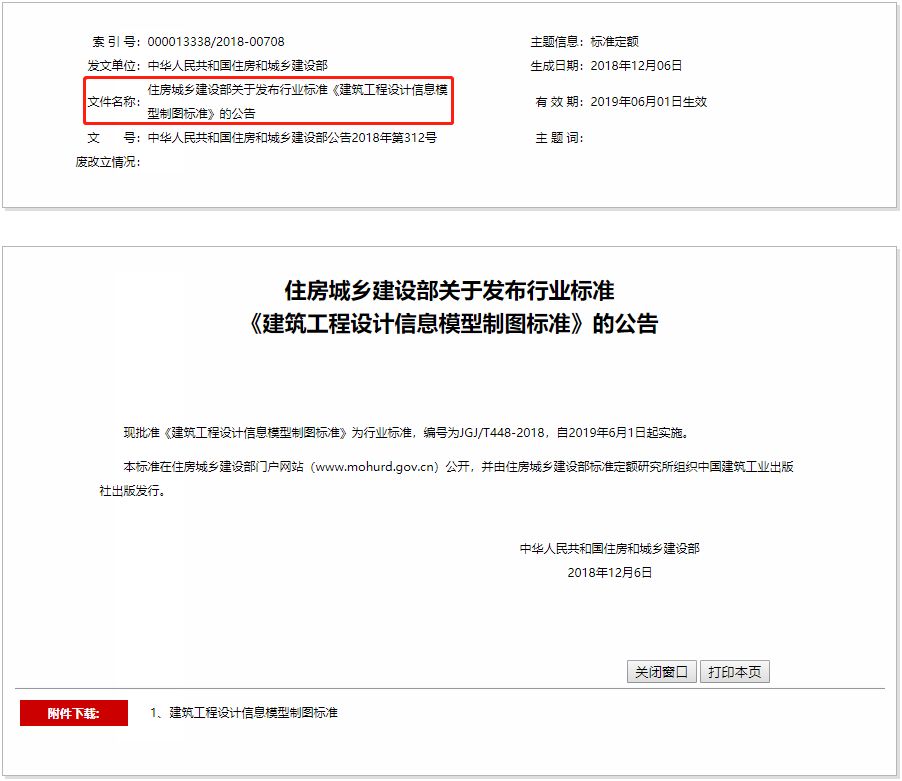

来源：中华人民共和国住房和城乡建设部官网截图
（建议收藏）
《建筑工程设计信息模型制图标准 》
（2019.06.01执行）
......
4月又是质量标准化月，BIM六本国标标准之— —《建筑工程设计信息模型制图标准》（正式版）出版了，大家期盼已久的BIM制图标准终于发布。接下来就一起来画一下重点吧！
重点一、模型单元表达
本部分从两个方面规定了模型单元表述建筑设计信息时应遵循的规则，另外也展开了装配式建筑的特点进行了特殊规定，以支持我国装配式建筑的发展。模型单元的几何信息（Gx），包括空间定位、空间占位和几何表达精度进行了较为详细的规定，解决了行业内对于模型工作量协调不足的问题。模型单位的属性信息（Nx），对表达手段进行了约束，规定了属性信息表的样式，有利于工程参与方之间的快速查阅信息以及信息的应用。
在装配式方面的规定中，针对装配式建筑特有的集成化、系统化预制化等观念进行了规定。
重点二、交付物表达
建筑信息模型设计交付物应包括信息模型、属性信息表、工程图纸、项目需求书、建筑信息模型执行计划、建筑指标表和模型工程量清单。
交付物表达方式应根据设计阶段和应用需求的交付内容、交付物特点选取，应采用模型视图、表格和文档，宜采用图像、点云、多媒体和网页作为表达方式。
重点三、构件级模型几何表达精度

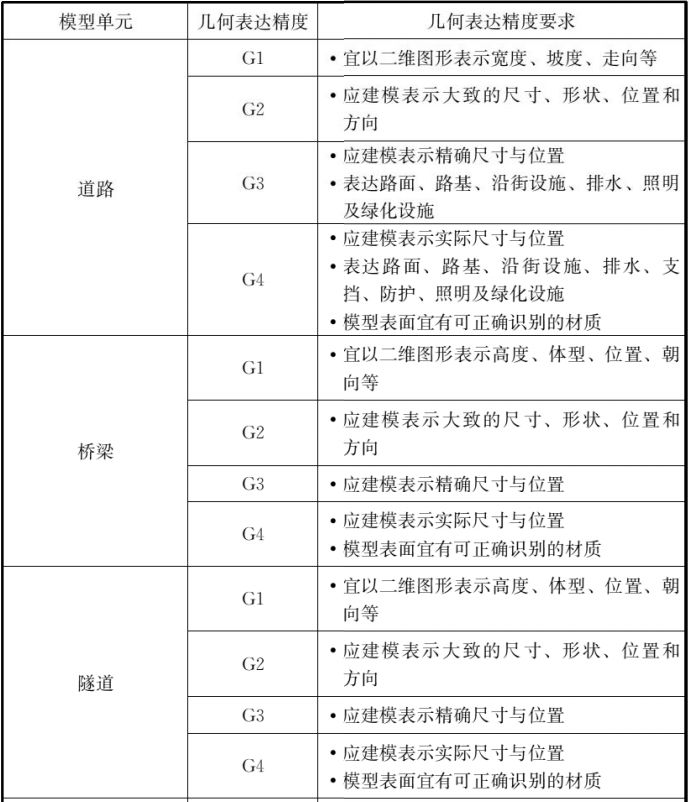

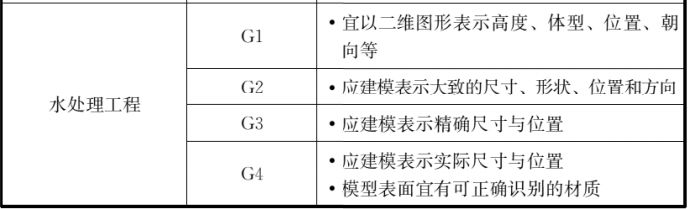

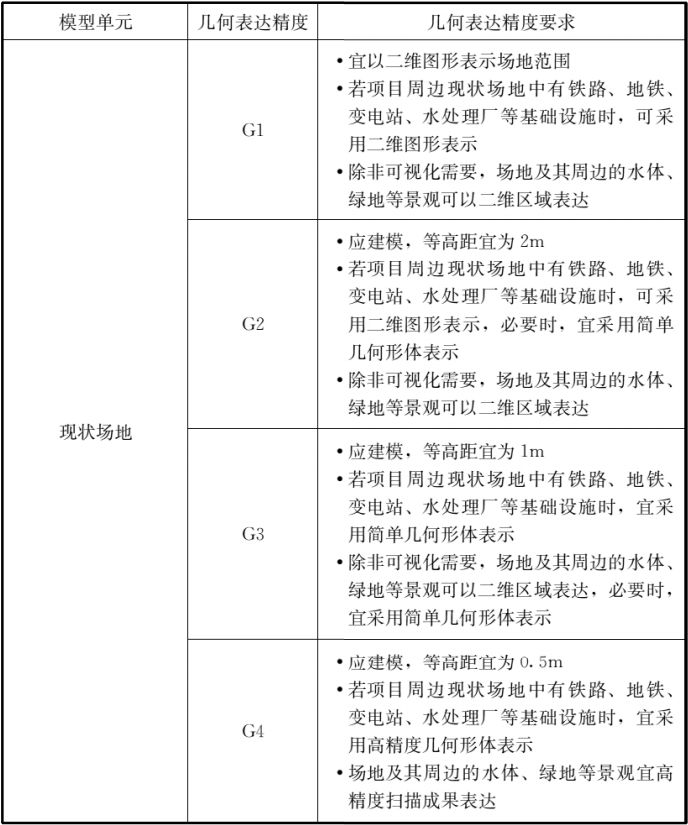

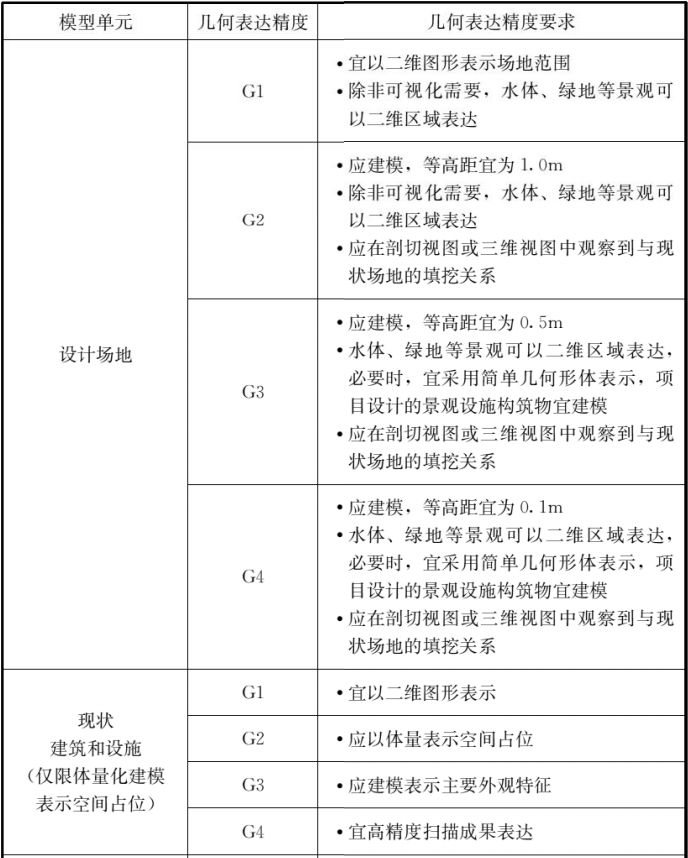

1、场地的模型

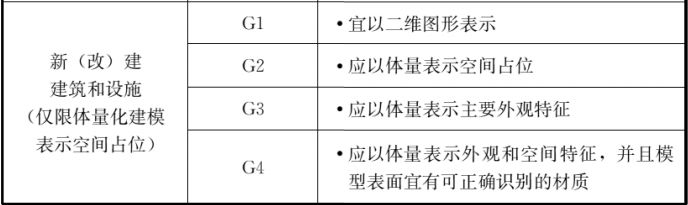

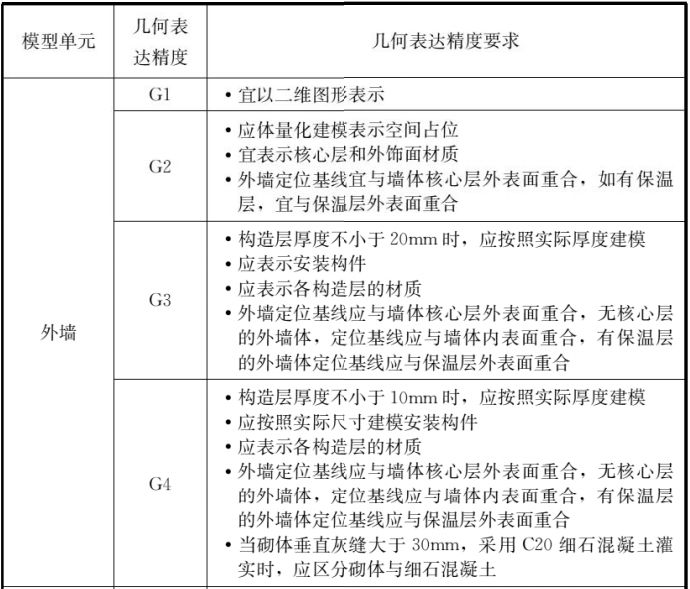

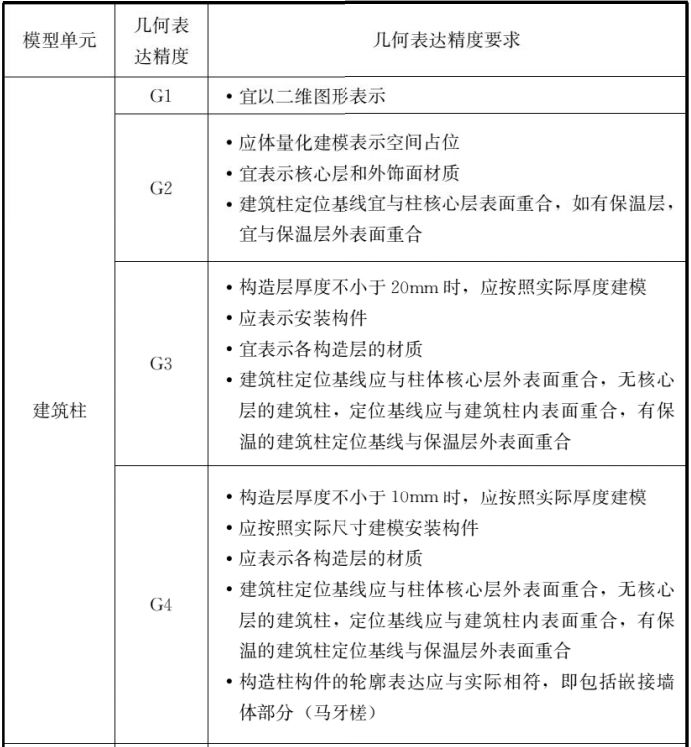

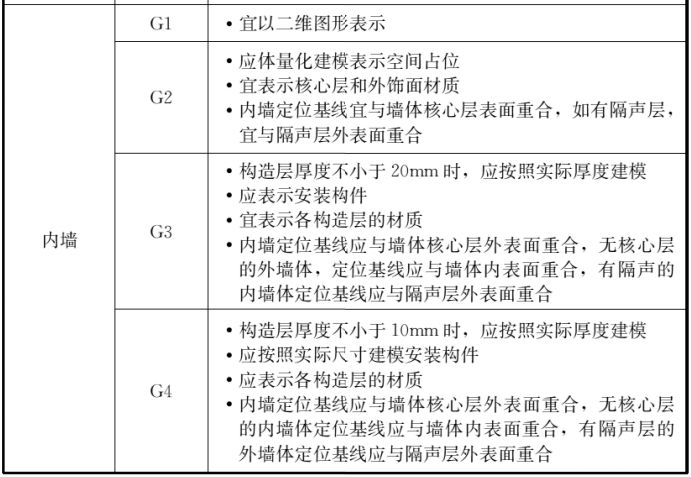

2、建筑的模型
