完整总平面施工图绘制流程及要点
1、概念：假设在建设区上空向下投影所得的水平投影图。
2、内容：反应新建建筑相关信息以及周围的总体情况。
3、作用：设计和施工的依据。
此步骤目的：筛选所涉及的规范，作为设计依据，并最终滕写在“设计说明”中。
1.建筑工程设计文件编制深度规定（2016年11月）
2.总图制图标准GB/T50103－2010
3.全国民用建筑工程设计技术措施（规划.建筑.景观）
4.民用建筑设计通则 GB50352－2005
5.规范 GB50016－2014
6.住宅建筑规范 GB50368－2005
7.规范 GB50763－2012
8.汽车库、修车库、停车场设计防火规范 GB50067－2014
一、建筑布局

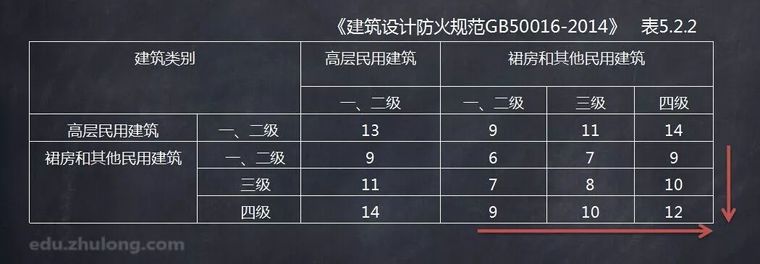

1.建筑物间的防火间距（建筑耐火等级分四级，衡量建筑物耐火程度，数字越大耐火性能越弱）
2.满足地方日照要求
（1）《住宅建筑规范》4.1.1规定
（2）地方规定《xxx城市规划管理技术规定》、文件通知、《XXX日照计算规则》
（3）日照软件计算
（4）气候区查阅“中国建筑气候区划图”
1.总用地面积：甲方拿地文件和规划局批文
2.总建筑面积：地上建筑面积&地下建筑面积
3.总建筑占地面积
4.总绿地面积
